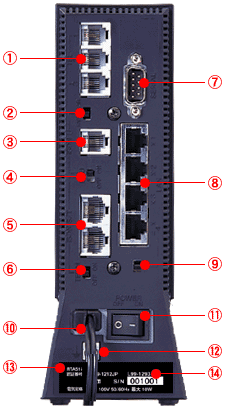

1. TELポート アナログの電話機やFAX、モデムを3台まで接続できます。停電時はバックアップ電源により、TEL1ポートのみ使用可能となります。 2. 極性反転スイツチ ISDNポートの極性を反転させるスイッチです。 3. ISDN Uポート NTTのISDN回線とモジユラーケーブルで接統します。 4. DSUスイッチ 内蔵のDSUを切り離すスイッチです。 内蔵のDSUを使うときはON側、使わないときはOFF側にします。 5. ISDN S／Tボート ISDN機器を接続するポートです。 内蔵のDSUを使わない場合は、このポートとDSUまたはDSU内蔵ISDN機器をISDNケープルで接続します。 6. ターミネータスイッチ ISDN機器のターミネータ(終端抵抗)をオン/オフするスイッチです。 ISDN　S/Tポートに何も接続していないときはON側、他のISDN機器を接続しているときは、終端の機器のターミネータを１つだけONにし、その他の機器はすべてOFFにします。 7. SERlALポート パソコンのシリアルポート（モデムポート）と付属のシリアルケーブルで接統します。 8. LANポート パソコンのLANポートまたはHUBのポートとLANケープルで接続します。 9. LANスイツチ LANポートの極性を切り換えるスイッチです。 パソコンやハブのUPLINKポートと接続するときはX側、ハブのUPLINK以外のポートと接銃するときは＝側にします。 10. 電源コード ACl00V、50/60Hzのコンセントに接続します。 11. POWERスイッチ 電源をオン/オフするスイッチです。 12. アース端子 アース線を接続します。必ず接続してください。 13. 認証機器名 ISDN回線の申し込み時には、ここに表示されている機器名を記入します。 14. 認証番号 ISDN回線の申し込み時には、ここに表示されている認証番号を記入します。2つ両方を記入してください。
